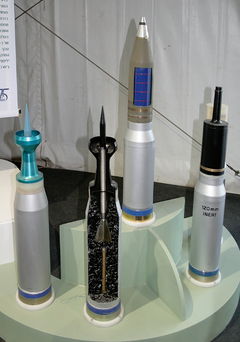

Moderní tankové granáty ráže 120 mm

Dělostřelecká munice – základní přehled typů munice.

Obsah

Typy dělostřelecké munice

Protipancéřové střely

Jsou určeny k ničení tanků a obrněné techniky. Jádro střely, které je zhotoveno z tvrdého kovu (ocel) svou kinetickou energií proráží pancíř. Nutnost vysoké úsťové rychlosti střely. Někdy granát obsahuje také malé množství výbušniny, která exploduje až po proniknutí pancířem ke zvýšení účinnosti.

  • AP (Armour Piercing) - Protipancéřová střela - Průbojná protitanková střela s pevným jádrem, někdy s malou náloží výbušniny
  • APBC (Armour Piercing - Ballistic Cap) - Protipancéřová střela s balistickou kuklou - Průbojná střela s kuklou zlepšující aerodynamické charakteristiky. V průběhu druhé světové války standardní průbojná střela v armádě SSSR.
  • APC (Armour Piercing - Capped) - Protipancéřová střela s představnou kuklou - Průbojná střela s představnou kuklou, která chrání špici jádra před destruktivními účinky
  • APCBC (Armour Piercing - Capped - Ballistic Cap) - Protipancéřová střela s představnou balistickou kuklou - Průbojná střela APC s balistickou kuklou. V průběhu druhé světové války byla standardní průbojnou střelou armády USA, Německa a Velké Británie
  • APHE (Armour Piercing - High Explosive) - Protipancéřová tříštivo-trhavá střela - Označení pro průbojnou protitankovou střelu s malou náloží výbušniny
  • API-T (Armour Piercing - Incendiary - Tracer) - Protipancéřová zápalná střela se stopovkou
  • APSE (Armour Piercing - Secondary Effect) - Protipancéřová střela s druhotným účinkem
Podkaliberní granát (2018)

Protipancéřové podkaliberní střely

Používají k proražení pancíře vysoké kinetické energie jádra střely zhotoveného z vysoce tvrdého kovu (wolfram). Obal střely je zhotoven z lehkých materiálů a slouží k utěsnění hlavně při výstřelu a k stabilizaci střely.

  • APCNR (Armour Piercing - Composite - Non Rigid) - Protipancéřová podkaliberní střela s netuhým obalem - Průbojná podkaliberní střela s jádrem z tvrdého kovu a obalem z měkkého materiálu. Určena pro kanóny se zužujícím se průměrem hlavně
  • APCR (Armour Piercing - Composite - Rigid) - Protipancéřová podkaliberní střela s pevným obalem - Průbojná podkaliberní střela s jádrem z tvrdého kovu (wolfram) a obalem z lehkých materiálů. Obal je za letu součástí střely. V USA pod názvem HVAP
  • APDS (Armour Piercing - Discarding Sabot) - Protipancéřová podkaliberní střela s oddělitelnými vodicími prvky stabilizovaná rotací - Průbojná podkaliberní střela s jádrem z tvrdého kovu a obalem odpojitelným za letu
  • APFSDS (Armour Piercing - Fin Stabilised - Discarding Sabot) - Protipancéřová podkaliberní střela s oddělitelnými vodicími prvky stabilizovaná křidélky
  • HVAP (High Velocity - Armour Piercing) - Protipancéřová vysokorychlostní střela stabilizovaná rotací - Viz APCR
  • HVAP-DS (High Velocity - Armour Piercing - Discarding Sabot) - Protipancéřová podkaliberní střela s oddělitelnými vodicími prvky stabilizovaná rotací

Tříštivo-trhavé střely

Jsou určeny k ničení lehce pancéřovaných cílů, vozidel a pěchoty. Skládají se z kovového obalu a náplně tvořené silně explozivní výbušninou. Cíl ničí výbuchem granátu a následně vzniklými střepinami.

  • HE (High Explosive) - Tříštivo-trhavá střela - Tříštivo-trhavá střela s kovovým pláštěm a náplní výbušniny. Určena pro palbu na lehce pancéřované nebo nepancéřované cíle
  • HE-FS (High Explosive - Fin Stabilised) - Tříštivo-trhavá střela stabilizovaná křidélky
  • HEI (High Explosive - Incendiary) - Tříštivo-trhavá zápalná střela
  • HESH (High Explosive - Squash Head) - Tříštivo-trhavá střela s výtržným účinkem - Střela vyvolávající po nárazu do pancíře rázové vlny a prostřednictvím oddělených úlomků vnitřní strany pancíře ničící živou sílu
  • HEP (High Explosive - Plastic) - viz HESH

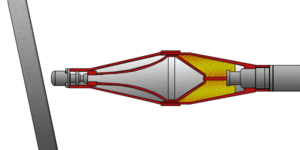

Kumulativní střela a její princip

Kumulativní střely

Určeny k ničení tanků a obrněné techniky. Skládají se z kovového obalu a speciálně vytvarované náplně výbušniny. Explozivní účinek střely při výbuchu je usměrněn do tenkého paprsku, který způsobí propálení pancíře.

  • HEAT (High Explosive - Anti-Tank) - Kumulativní protipancéřová střela
  • HEAT-MP (High Explosive - Anti-Tank Multi-Purpose) - Kumulativní víceúčelová střela
  • HEAT-TF (High Explosive - Anti-Tank - Fin Stabilised) - Kumulativní protipancéřová střela stabilizovaná křidélky

Protipěchotní střely

Využívají většinou efektu šrapnelové munice.

  • APERS-T (Anti-Personel - Tracer) - Protipěchotní střela se stopovkou
  • HE-FRAG (High Explosive - Fragmentation) - Tříštivá střela


Reference

  • Jane's - Tanky - Příručka pro rozpoznávání - Nakladatelství Jan Vašut Praha 2000, ISBN 80-7236-079-5
