Tři sloty EISA sběrnice

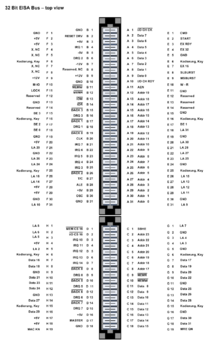

Popis konektoru EISA

EISA je 32-bitová paralelní počítačová sběrnice používaná v počítačích třídy IBM PC/AT

V úplně původním IBM PC byl použit procesor Intel 8088, což je 16-bitový procesor s 8-bitovým rozhraním. Proto byla pro rozšiřující karty přímo vyvedena jeho sběrnice na konektory SA (standard architecture).

Sběrnice ISA (navržená pro počítač třídy IBM AT s procesorem Intel 80286) představuje rozšíření původní ISA sběrnice. Má 16 datových, 24 adresových plus sadu řídících signálů umístěných na lineárním oboustranném konektoru.

Sběrnice EISA představuje snahu o kompatibilní rozšíření této sběrnice na 32 datových a 32 adresních bitů současně s použitím vyšší přenosové rychlosti. Fyzicky jde o přidání druhého konektoru (obdobné konstrukce) do řady za ISA konektor. Tento druhý konektor obsahuje všechny signály (tedy ne pouze doplnění chybějících). Do výsledné pozice (tzv. slotu) lze vložit jak ISA rozšiřující desku, tak EISA 32-bitovou desku.

Technické parametry

Sběrnice 32 bitová
Kompatibilní s 8 bitová ISA, 16 bitová ISA, 32 bitová EISA
Napájení +5 V, −5 V, +12 V, −12 V
Základní rychlost 8.33 MHz
Teoretický výkon EISA (32 bit) asi 33 MB/s (8.33 MHz × 4 Bajty)
Skutečný výkon EISA (32 bit) asi 20 MB/s


Tato sběrnice dosáhla pouze omezeného rozšíření, zejména v oblasti serverů. Problematické bylo mechanické provedení s dlouhým kontaktním polem.

Desky EISA podporoval pouze omezený počet výrobců, převážně asijské provenience (sdružených v EISA foru). Firma IBM navrhla konkurenční 32-bitovou sběrnici Micro Chanel, ovšem nákladnost licenčních poplatků a její komplikovanost zabránili většímu rozšíření.

Nakonec dočasně zvítězilo řešení sdružení firem VESA – 32-bitová sběrnice VESA Local Bus.
