Kružítko

Kružítko (zastarale též Kružidlo) je nástroj určený k rýsování kružnic a jejich částí. Také může být použito k měření vzdáleností, zvláště na mapě.

Obsah

Popis

Kružítko se skládá ze dvou částí (nožiček), které jsou pohyblivě spojeny. Jedna nožička je opatřena hrotem, druhá je ukončena (nejčastěji) tuhou. Pohyblivé spojení umožňuje měnit vzdálenost konců kružítka a tak rýsovat kružnice různého poloměru. Rýsování probíhá tak, že jehla se umístí do bodu označujícího střed kružnice a točením horní části v prstech dojde k narýsování kružnice, což ovšem vyžaduje trochu cviku.

Nejjednodušší kružítka jsou vyrobena z plastu. Jejich hlavní nevýhodou je, že ani jehla, ani tuha nejdou naklonit a tak se nehodí k rýsování kružnic velkých, nebo naopak malých, poloměrů. Také spojení nožiček nezaručuje, že při větším tlaku na kružíto nedojde během rýsování ke změně vzdálenosti konců a tím k narýsování spirály. Taková kružítka patří do výbavy žáka základní školy.

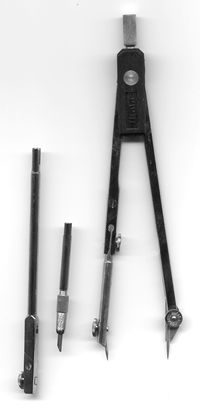

Pro rýsování v deskriptivní geometrii nebo v technickém kreslení se používají kružítka vyrobená z kovu. Jejich konstrukce umožňuje přesné nastavení a brání rozevření kružítka při rýsování, např. pomocí šroubu. Nožička s tuhou je opatřena kloubem, držák tuhy lze vyměnit např. za druhý hrot, držák rýsovacího pera nebo lze vsunout prodlužovací nástavec pro kružnice velkých poloměrů.

Strojírenské kružítko

Strojírenské kružítko

K rýsování na kovové předměty (především na plech se používá strojírenské kružítko. Toto kružítko má oba hroty z tvrzeného kovu. Hroty jsou broušeny z jedné strany a jde dosáhnout i velmi malých průměrů (od 2mm). Ramena jsou spojena pružným plátem se stopkou. K zajištění zvoleného průměru slouží šroubovice, která je po celé délce volně stavitelná svěrnou maticí. Strojírenské kružítko lze také využít k tzv. odpíchnutí rozteče děr, k rýsování na plast i jiné slitiny různých kovů.

Nulátko

Nulátko je kružítko, které je určeno pro rýsování kružnic s poloměrem 5 mm a méně. Při tak malých poloměrech se častěji používá speciální šablona, tzv. bublina.

Odpichovátko

Odpichovátko je kružítko, které má dva hroty. Používá se k měření vzdáleností na mapě. Vzdálenost hrotů se nastaví podle měřítka mapy a „kráčením“ po mapě se změří vzdálenost. Využívá se převážně v námořní a letecké navigaci.
Pokud odpichovátko dostatečně zvětšíme, dostaneme pomůcku pro měření vzdáleností v terénu nebo pro přenášení rozměrů. Takto se dříve užívalo ve stavebnictví a stalo se i jeho symbolem. Dostalo se spolu s kladivem i do státního znaku a vlajky (dnes již neexistující) Německé demokratické republiky.
