Roving

Z Multimediaexpo.cz

Roving (z angl.: provazec, přást) je svazek nekonečných textilních vláken bez zákrutu (nebo s minimálním zákrutem) s tlouštkou větší než 68 tex. (Jemnější svazky nekonečných vláken jsou filamenty). [1]

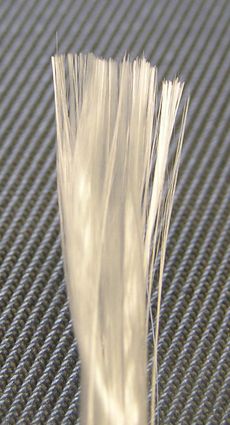

Roving ze skleněných filamentů

Obsah

Druhy a označení rovingů

Rovingy se vyrábí ze všech vláken z vysokou pevností, především ze skla, aramidu, uhlíku a čediče.[2] Jemnost rovingu se v praxi obvykle označuje vedle jemnosti filamentů také celkovým počtem filamentů v tisících (1000 filamentů = 1k). Běžně se dodávají tlouštky 1k, 3k, 6k, 12k, 24k. Jemnost jednotlivých filamentů se udává v decitexech. Např. uhlíkový roving 12k má celkovou jemnost 8000 dtex, tj. 0,67 dtex x 12 000.[3] Hybridové rovingy sestávají z filamentů z rozdílných materiálů. Většinou se směsují vlákna s vysokou pevností s termoplastickými vlákny. V závislosti na objemovém podílu vláken se mohou hybridové rovingy zpracovávat i bez přídavku matricového materiálu, který je zde nahrazen termoplastickými vlákny. Jiná možnost zhotovení hybridových rovingů je povrstvení termoplastickým práškem.

Vlastnosti

Roving má v podélném směru vysokou pevnost a tuhost. Po mechanické stránce se jedná o unidirektionální vrstvu, která má v přííčném směru jen malou pevnost.

Pevnost a tuhost paralelně natažených rovingů je proto vyšší než u tkanin (nebo pletenin) ze stejného materiálu, kde jsou rovingy zvlněné a vlákna komplexně zatížena.

Pevnost rovingu se zvyšuje v laminátu - u rovingu ze skleněných vláken o 40 % a z uhlíkových vláken o 50-80 %.

Použití rovingů

  • navíjením rovingu napuštěného pryskyřicí na smrštitelný buben nebo trn, na kterém se vytvrzuje impregnace při vysoké teplotě za stálého otáčení. Kompozity se používají např. na roury a nádrže [4]
  • pultruzí, tj. tažením rovingu (spolu s jinými textilními výstužemi) agregátem na kontinuální nanášení a vytvrzování pryskyřice a řezání hotových kompozitových dílů. Vyrábí se ve velkém rozsahu tvarů a velikostí s mnohostranným použitím.
  • sekané (chopped) rovingy na netkané textilie, ze kterých se zhotovují rohože k vystužování kompozitů [5]

Sekané rovingy se také předkládají jako výchozí materiál při výrobě metodou Sheet Molding Compound, Bulk Molding Compound nebo LFT [6]

  • Paralelně ukládané rovingy (angl: non crimp fabric (NCF), něm. Gelege [7]) se obvykle zpracovávají jako netkané textilie jednosměrně nebo vícesměrně (multiaxial) ukládané, s fixací polohy řídce zanášeným útkem a propletené tenkou nití.
  • Tkané rovingy [8] se používají hlavně jako výstuž u ručně kladených velkoplošných kompozitů, např. na čluny, části automobilů a pod.
  • Splétané rovingy slouží k vystužení kompozitů hadicového tvaru

U pneumatikových pláštů a hnacích řemenů se rovingy používají ke zpevnění základního elastického materiálu.

Kompozity s rovingovou výstuží

Konstrukční díly, které jsou převážně zatěžovány v jednom směru, se mohou zhotovovat z rovingů. Na základě orientace vláken se zde mluví o unidimenzionální vrstvě. Příklady těchto dílů: listová péra, listy rotorů, nosníky křídel Jako lokální zpevnění se rovingy dají použít v hnacích řemenech. Uplatňují se také k lokálnímu zpevnění a vystužení výkrojků a kol. Důležité je také použití k okrouhlému armování konstukčních dílů např. u rychloběžných částí, u tlakových nádrží a betonových vzpěr. Roving může ve formě smyčky sloužit k zavedení soustředěných tažných sil do konstrukčního dílu. Ve formě pásma se najde v nosných lanech a kabelech např, při stavbě mostů. Z aramidových rovingů se vyrábí lana s vysokým dynamickým zatížením.

Literatura

  • G.W.Ehrenstein: Faserverbund-Kunststoffe, Hanser Verlag München 2006, ISBN 3-446-22716-4

Reference

  1. ↑ Definice rovingu: http://www.volny.cz/zkorinek/vlakna.pdf
  2. ↑ Druhy rovingů (anglicky): http://www.fiberex.com/index.php?option=com_content&view=article&id=76&Itemid=115
  3. ↑ Příklad uhlíkového a bazaltového rovingu (německy): http://www.swiss-composite.ch/pdf/occasionsliste.pdf
  4. ↑ Technika navíjení rovingů (anglicky): http://www.addax.com/technology/filament_winding.html
  5. ↑ Stroj na výrobu netkaných rohoží (německ): http://www.karl-mayer.de/internet/docs/Sonderdruck_Malitronic_Special_dt_1009.pdf;jsessionid=B27F830BE076A397B00E5C2B4F9B753E.kamosprod2
  6. ↑ Kompozitové výstuže ze sekaných rovingů: http://www.volny.cz/zkorinek/technologie.pdf
  7. ↑ Překlad výrazu jednosměrné ukládání (německy): http://dict.leo.org/forum/viewUnsolvedquery.php?idThread=26327&idForum=2&lp=ende&lang=de
  8. ↑ Příklady tkanin z rovingů (anglicky): http://www.chemetals.net/wovenroving.htm
