- Tento článek pojednává ventilech jakožto technologických prvcích, sloužících k regulaci průtoků kapalin a plynů. Pro elektronické ventily (diody, triaky a tyristory) vyhledejte odpovídající hesla v kategorii elektronika.

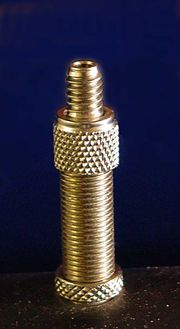

Ventil je mechanické zařízení regulující průtok tekutin (plynů, zkapalněných tuhých látek, kalů a kapalin). Pojem v české strojařské terminologii zahrnuje i kohouty a šoupata. Rozdíl tkví v průtoku látky a rychlosti regulace - zatímco kohout má průtok přímý a polohu otevřeno/zavřeno rozděluje 90° a z toho vyplývá také ráz v kapalinovém potrubí při rychlém uzavření, šoupě má průtok přímý ale uzavření se provede mnohonásobným otočením a zasednutím šoupátka do sedla, delší dobou uzavírání je eliminován uzavárací ráz. Ventilem protéká medium tvarovým kanálkem, uzavření mnohonásobným otočením a dotlačení těsněné částí na sedlo, ventil je určen pouze pro jeden směr průtoku media. Ventil rozeznáme od kohoutu podle počtu pootočení mezi uzavřením a plným průtokem a od šoupáku tím že na tělese ventilu je naznačen směr průtoku média.
Obsah |
Kulové kohouty
Pracovní částí je obrobená provrtaná koule, otáčející se v zalapovaném prostoru s přívodním a vývodovým potrubím umístěným v ose vrtání. Kulový kohout může pracovat s vysokými tlaky při relativně malé potřebné ovládací síle. Z tohoto důvodu jsou často využívány u energetických zařízení.
Kuželové kohouty
Fungují podobně, jako ventily kulové, pracovní část je ale tvořena příčně vrtaným komolým kuželem. Ventil tak lze snadno rozebrat a vyčistit, proto bývá využíván ve výrobních technologiích a chemických aparaturách.
Klapky
Slouží pro regulaci průtoků na velkých průměrech. Pracovním prvkem je klapka (disk), přivírající odpovídajícím způsobem tvarovaný otvor. Klapka se umisťuje tak, aby proud média přispíval k jeho dotěsnění. Nevýhodou je vysoká ovládací síla, nízká přesnost regulace, výhodou nízká cena.
Jehlové ventily
Slouží k jemné regulaci průtoku. Pracovním prvkem je zabroušená jehla, zasouvaná do kalibrovaného otvoru.
Kuličkové ventily
Kuličkové ventily se používají k zamezení zpětného toku pracovního média. Pracují s kuličkou, unášenou v pracovním směru proudem média. Při obrácení toku je kulička médiem vtlačena do osazení a zastaví tak průtok nežádoucím směrem.
Talířové ventily
Pracují s plochým talířem, zapadajícím do obrobeného osazení v tělese hlavy motoru. Ventil je schopen udržet velmi vysoké tlaky, využíván je pro svou samotěsnicí schopnost ve spalovacích motorech. Sací ventil spalovacích motorů je vyroben z velmi kvalitní chromkřemíkové magnetické oceli, kdežto výfukový ventil je vždy ze žáruvzdorné nemagnetické oceli (magnet se na něj nepřichytí - jednoduchá zkouška na rozlišení výfukového a sacího ventilu). Některé moderní motory mají výfukové ventily plněné sodíkem (uprostřed stopky ventilu je dutina, kterou vyplňuje sodík) - pro lepší chlazení ventilu.
Membránové ventily
Jsou svou konstrukcí podobné talířovým, pouze místo pevného talíře pracují s pružně poddajnou membránou. Používají se mimo jiné v konstrukcích dýchacích přístrojů a respirátorů či v automobilovém průmyslu.
Další typy ventilů
- Plovákový ventil, často používaný pro udržování vodní hladiny (cisterna)
- Kuličkový ventil, vhodný na kontrolu zapnutí/vypnutí (on/off)
- Křídlový ventil (klapkový), zvláště ve velkých rourách
- Kohoutek, hovorový termín pro malý ventil
- Uzávěrový ventil, nejvíc na kontrolu zapnutí/vypnutí (on/off)
- Kulový ventil, vhodný na regulaci toku
- Hydraulický ventil (membránový ventil)
- Kontrolní ventil, též zpětný ventil nebo nevratný ventil, umožňuje průchod tekutiny jen jedním směrem
- Pilotní ventily regulují tok nebo tlak jiných ventilů
- Kuželový ventil, na kontrolu zapnutí/vypnutí (on/off)
- Elektromagnetický ventil, elektricky kontrolovaný hydraulický nebo pneumatický ventil
- Rotační ventily a pístové ventily jsou částí dechových nástrojů a používají se na změnu výšky tónu
Různé použití ventilů
- ventil na kontrolu toku udržuje konstantní průtok ventilem
- srdeční chlopeň usměrňuje tok krve přes síně a komory srdeční u živých organismů
- talířový ventil se často používá v pístových strojích na regulaci přívodu a odvodu palivové směsi - je to sací ventil a výfukový ventil
- šoupátko je další typ ventilu, používaný pro tento účel
- redukční ventil snižuje tlak na nastavenou dolní úroveň ventilu
- ventil udržující tlak udržuje tlak na nastavenou horní úroveň ventilu
- regulátor se používá v potápěcím vybavení a v plynovém zařízení pro vaření na redukci vysokého tlaku plynové náplně - pro zmenšení pracovního tlaku
- bezpečnostní ventil nebo pojišťovací ventil pracuje automaticky při nastaveném diferenciálním tlaku na korekci potenciálně nebezpečné situace, typicky při přetlaku
- 3-cestný ventil směruje tekutinu z jednoho směru do druhého
- vakuové přerušovací ventily zabraňují zpětné sifonáži (výplachu) kontaminované vody do přetlakových pitních vodních nádrží
Jiné použití termínu
- v elektrotechnice se někdy jako polovodičový ventil označuje dioda.
