Admiral Scheer

Z Multimediaexpo.cz

Přejít na: navigace, hledání

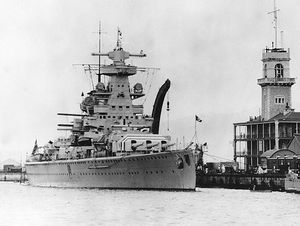

Admiral Scheer in Gibraltar.jpg
Základní údaje War Ensign of Germany 1938-1945.png
Typ:
Třída:
Číslo trupu:
Jméno podle: Reinhard Scheer (1863–1928)
Objednána:
Zahájení stavby: 25. června 1931
Spuštěna na vodu: 1. dubna 1933
Uvedena do služby: 12. listopadu 1934
Osud: Potopena pumami 9.10. dubna 1945
Poloha vraku:
Cena:
Předchůdce:
Následovník:
Poznámka:
Takticko-technická data
Výtlak: 12 100 tun (standard)
16 200 tun (plný)
Délka: 186 m
Šířka: 21,65 m
Ponor: 7,34 m
Pohon: 8 vznětových motorů MAN, pohánějících 2 lodní šrouby
52 050 k
Palivo:
Rychlost: 28,5 uzlu (53 km/h)
Dosah: 8 900 námořních mil při 20 uzlech (16 500 km při 37 km/h)

19 000 námořních mil při 10 uzlech (35 000 km při 18,5 km/h)

Posádka: 1 150 námořníků
Pancíř: dělové věže: 160 mm
boky: 80 mm
paluba: 40 mm
Výzbroj: 6 děl ráže 280 mm

(po třech ve dvou věžích)
8 × 150 mm
6x 105 mm
8x 37 mm PL
10x 20 mm PL
8x torpédomet ráže 533 mm

Elektronika:
Letadla: 2 x Arado Ar 196, 1 katapult
Ostatní:

Admiral Scheer byl druhý těžký křižník třídy Deutschland, který sloužil v německé Kriegsmarine. Jméno nesl po admirálovi Reinhardu Scheerovi (1863–1928). Měl dvě sesterské lodě – Deutschland a Admiral Graf Spee. V době stavby byla loď považována za bitevní, při porovnaní s bitevními loděmi jiných loďstev lodě dostaly přezdívku kapesní bitevní loď. Pod tímto "kódovým" označením je tato třída vedená v anglosaských zemích dodnes. V klasifikaci lodí platné před druhou světovou válkou je zařazována mezi těžké křižníky.

Obsah

Stavba

Kýl lodě byl položený 25. června 1931 v loděnicích Kriegsmarinewerft ve Wilhelmshavenu. Spuštění na vodu se dočkala 1. dubna 1933, a Kriegsmarine si jí převzala 12. listopadu 1934.

Konstrukce

Vojenská obrazová příručka (1942)

Loď pohánělo osm dvoudobých dvojčinných vznětových motorů MAN M9Zu 42/58, které přes dvě převodovky Vulcan poháněly dvojici lodních vrtulí. Dokázaly plavidlu dát maximální rychlost 28,5 uzlu. Oproti lodi Deutschland měla zesílené pancéřování, odlišnou protiletadlovou výzbroj a rozmanitější výstroj. Hlavními rozdíly oproti Deutschland byl tvar velitelské věže a tvar můstku, větší výtlak, a pancéřování.

Pancéřování: Boční pás, chránící kotelnu, strojovnu, sklady munice a ostatní důležité části měl sílu 100 mm. Tento pás se mírně překrýval s protitorpédovými oddíly. Na přídi měl sílu od 30 do 60 mm, na zádi 18-60 mm. Podhladinová část byla chráněná ještě 45 mm přepážkou (dvojité dno). Paluba dosahovala síly do 80 mm. Věže hlavní ráže měly pancéřování o tloušťce 125 mm, barbety a velitelská věž až 150 mm.

Výzbroj

Hlavní výzbroj se skládala z 6 děl ráže 280 mm ve dvou trojhlavňových věžích Derh C/28, s dostřelem 36 475 m. Pomocnou výzbroj tvořilo osm děl ráže 150 mm uložených v jednohlavňových věžích typu MPL, s dostřelem 23 000 m, a oproti první jednotce Deutschlandu i šest děl ráže 105 mm ve třech dvoudělových věžích. Proti letadlům bylo namontováno šest 88 mm kanónů ve dvouhlavňových věžích Dopp LC/31, osm 37 mm a deset kanónů ráže 20 mm;do roku 1945 až 30 20 mm kanónů. Osm torpédometů ráže 533 mm v zadní části lodě po dvou čtyřhlavňových kompletech. Loď měla od počátku namontovaný katapult. Použitá letadla byly 2 kusy Arado Ar 196. Na lodi byl i radar, pravděpodobně FuMO 27.

Jednotka se v roce 1940 podrobila přestavbě, při které byla příď změněna na atlantický typ, a přestavěná velitelská věž.

Služba

Od 12. listopadu 1934 Admiral Scheer zkušebními plavbami a nácvikem strávil několik měsíců v Baltském a Severním moři, spolu s jednotkou Deutschland podnikl v roce 1936 plavbu okolo Britských ostrovů. Od roku 1936 do roku 1938 byl součástí lodí, které blokovaly republikánské Španělsko.

Pravděpodobně první bojem ztracené letadlo RAF bylo sestřeleno právě Admirálem Sheerem v loděnicích ve Wilhelmshavenu.
